उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील 304/316, कार्बन स्टील, एल्युमीनियम | छेद का आकार: | गोल, चौकोर, स्लॉट, आयताकार, कस्टम सजावटी पैटर्न। |
|---|---|---|---|
| छेद का व्यास: | 0.5 मिमी - 25 मिमी (अनुकूलन योग्य) | प्लेट की मोटाई: | 0.3 मिमी - 15 मिमी (प्रक्रिया-निर्भर) |
| खुला क्षेत्र: | 5% - 70% | पैटर्न लेआउट: | इनलाइन, कंपित (60°/45°), क्लस्टर्ड, सीएडी-परिभाषित |
| सतह का उपचार: | जस्ती, पाउडर कोटिंग, एनोडाइज्ड, पॉलिश | वितरण प्रारूप: | फुल शीट, कट-टू-साइज, फ़्रेम के साथ फैब्रिकेटेड पैनल |
| प्रमुखता देना: | इंजीनियरिंग फिल्टरेशन के लिए छिद्रित तार जाल,ध्वनिक छिद्रित तार जाल,वास्तुशिल्प छिद्रित तार जाल |
||

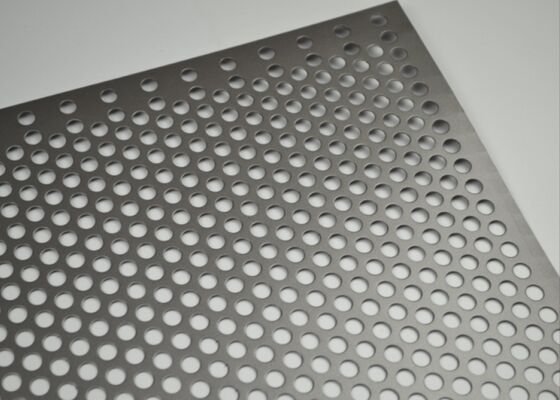

इंजीनियरिंग निस्पंदन छिद्रित तार जाल ध्वनिक और वास्तुशिल्प
उत्पाद का अवलोकन

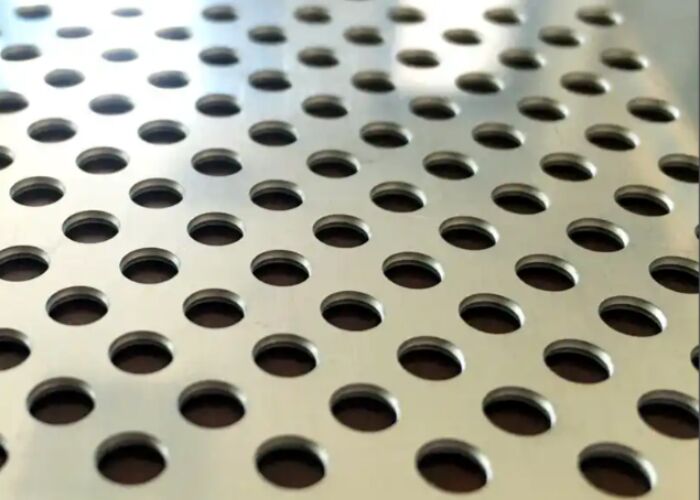

छिद्रित तार जाल एक अत्यधिक नियंत्रित इंजीनियर उत्पाद है जो नियमित उद्घाटन बनाने के लिए शीट धातु से परिभाषित क्षेत्रों को हटाकर बनाया गया है। छेद ज्यामिति, पिच,और प्लेट मोटाई, डिजाइनर संरचनात्मक कठोरता को बनाए रखते हुए वायु प्रवाह, दबाव में गिरावट, निस्पंदन प्रतिधारण, ध्वनिक प्रसार, प्रकाश संचरण और दृश्य अपारदर्शिता को सटीक रूप से समायोजित कर सकते हैं।यह उत्पाद लाइन एचवीएसी निस्पंदन फ्रेम को लक्षित करती हैनिम्नलिखित विनिर्देश सेट और डेटा उदाहरण इंजीनियरिंग चयन और खरीद में सहायता के लिए प्रदान किए गए हैं।
विनिर्माण, सहिष्णुता और किनारे की स्थिति
छिद्रण यांत्रिक छिद्रण या सीएनसी लेजर/वाटरजेट काटने द्वारा किया जाता है जो बैच के आकार, छेद जटिलता और प्लेट मोटाई के आधार पर होता है। विशिष्ट उत्पादन नियंत्रणों में शामिल हैंःबर्स को कम करने के लिए उपकरण क्लीयरेंस अनुकूलन, मोटी प्लेटों के लिए प्रगतिशील डाई स्टेजिंग, और सामग्री उपज को अधिकतम करने के लिए नेस्टिंग रणनीतियाँ। प्रमुख सहिष्णुता विचारः छेद व्यास सहिष्णुता (± 0.05 ∼ 0.2 मिमी विशिष्ट),छेद के केंद्र से केंद्र तक सहिष्णुता (± 0).1~0.5 मिमी), और छिद्रण के बाद प्लेट की समतलता (१ मीटर से अधिक में मिमी में निर्दिष्ट) । जो पैनल झुकने या वेल्डेड होने हैं, उनके लिए एक न्यूनतम छिद्रित मार्जिन (आमतौर पर १०~२० मिमी) आरक्षित किया जाना चाहिए;निर्माता स्थापना को सरल बनाने के लिए पूर्वनिर्मित फ्लैंग्स या फ्रेम पैनल वितरित कर सकते हैं.
तकनीकी डेटा तालिका
| पैरामीटर | विशिष्ट सीमा | टिप्पणी |
|---|---|---|
| सामग्री | SS 304 / 316, कार्बन स्टील, Al 3003 | संक्षारण और शक्ति आवश्यकताओं के अनुसार चुनें |
| छेद का व्यास | 0.5 ️ 25 मिमी | छोटे छेदों के लिए पतली प्लेट और बेहतर उपकरण की आवश्यकता होती है। |
| प्लेट की मोटाई | 0.3 ️ 15 मिमी | मोटी पट्टियों के लिए विशेष उपकरण या काटने की आवश्यकता हो सकती है |
| खुला क्षेत्र | ५% ७०% | छेद ज्यामिति और पिच का कार्य |
| मानक शीट आकार | 1000×2000 / 1220×2440 मिमी | कस्टम आकार और घोंसले के टुकड़े उपलब्ध हैं |
| सहिष्णुता | छेद Ø: ±0.05 ∙0.2 मिमी; पिचः ±0.1 ∙0.5 मिमी | उपकरण और QC स्तर पर निर्भर करता है |
| सतह परिष्करण | जस्ती, पाउडर कोट, एनोडाइज्ड, पॉलिश | पर्यावरणीय चयन की सिफारिश |
ध्वनिक व्यवहार और मिश्रित असेंबली
एक एकल छिद्रित पैनल मामूली प्रसार और आंशिक ऊर्जा हानि प्रदान करता है; जब छिद्रित परत को अवशोषक समर्थन (खनिज ऊन, फोम) के साथ जोड़ा जाता है तो पर्याप्त ध्वनि अवशोषण प्राप्त होता है।,या रेशेदार मैट) और कैबिनेट गहराई। अवशोषक मोटाई, पीछे गुहा गहराई और छिद्रण खुला क्षेत्र चरम अवशोषण आवृत्ति और बैंडविड्थ निर्धारित करते हैं। विशिष्ट डिजाइन दृष्टिकोणःएचवीएसी या आवरण अनुप्रयोगों में मध्य आवृत्ति अवशोषण को लक्षित करने के लिए 2080 मिमी के पीछे के गुहा पर 10%~25% खुले क्षेत्र के साथ एक छिद्रित लपेट का उपयोग करें.
स्थापना, रखरखाव और जीवनचक्र पर विचार
स्थापना के अनुकूल विकल्पों में पूर्व-ड्रिल किए गए माउंटिंग छेद, कारखाने में निर्मित कठोर रिब और कैप्टिव फ्रेम शामिल हैं।316 स्टेनलेस स्टील या मजबूत कोटिंग सिस्टम को निर्दिष्ट करें और परिसंपत्ति प्रबंधन योजना में बलिदान रखरखाव चक्रों के लिए प्रदान करेंनियमित रखरखावः दृश्य निरीक्षण, आवधिक सफाई (फूंकना, धोना) और आवश्यकतानुसार पुनः कोटिंग।जीवनचक्र लागत में प्रारंभिक सामग्री प्रीमियम बनाम दीर्घकालिक रखरखाव बचत शामिल होनी चाहिए.
