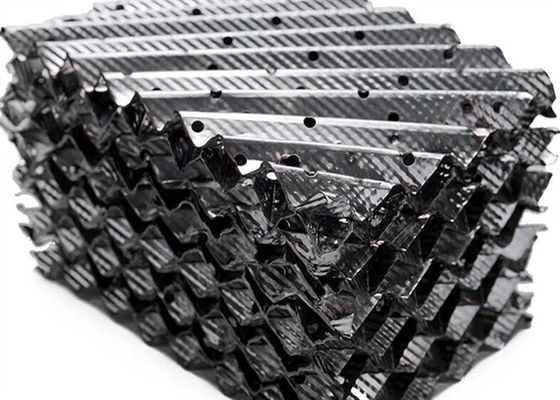

औद्योगिक धातु संरचित पैकिंग टॉवर स्ट्रिपिंग कॉलम के लिए आंतरिक

धातु संरचित पैकिंग लाभ

धातु संरचित पैकिंगलाभ

1. संरचित पैकिंग का दबाव ड्रॉप महत्वपूर्ण है

चूंकि संरचित पैकिंग में गैस-तरल दो-चरण झिल्ली संपर्क छलनी ट्रे में दो चरणों के बुलबुले संपर्क से अलग है, पैक किए गए टॉवर का दबाव ड्रॉप छलनी ट्रे का केवल 1/4 से 1/6 है। उदाहरण के लिए, संरचित पैकिंग पर टॉवर का ऑपरेटिंग प्रतिरोध 3.5-4.2 kPa है, नीचे का ऑपरेटिंग दबाव केवल 35-45 kPa है, निचला टॉवर अभी भी छलनी ट्रे टॉवर का उपयोग कर रहा है, और ऑपरेटिंग प्रतिरोध नहीं बदला गया है, इसलिए निचले टॉवर का ऑपरेटिंग दबाव तदनुसार 0.05~ 0.06 MPa से कम हो जाता है, आमतौर पर 0.44 से 0.48 MPa, ताकि एयर कंप्रेसर की शाफ्ट पावर को 5% से 7% तक कम किया जा सके।

2. संरचित पैकिंग पृथक्करण की उच्च दक्षता

ऊपरी कॉलम का ऑपरेटिंग दबाव जितना कम होगा, ऑक्सीजन, नाइट्रोजन और आर्गन का पृथक्करण उतना ही अधिक होगा, खासकर ऑक्सीजन और आर्गन का पृथक्करण। आम तौर पर, ऑक्सीजन की निष्कर्षण दर 1% से 3% तक बढ़ाई जा सकती है, और आर्गन की निष्कर्षण दर 5% तक बढ़ाई जा सकती है। 10%, अभ्यास ने साबित कर दिया है कि वायु पृथक्करण उपकरण की ऑक्सीजन निष्कर्षण दर 99% से अधिक तक पहुंच गई है, और आर्गन की निष्कर्षण दर 80% से अधिक तक पहुंच गई है।

आसवन कॉलम की निष्कर्षण दर काफी हद तक ऊपरी कॉलम में प्रवेश करने वाली विस्तार हवा की मात्रा पर निर्भर करती है, खासकर आर्गन की निष्कर्षण दर के लिए, इसलिए टर्बोएक्सपेंडर की आइसेंट्रोपिक दक्षता और सुपरचार्जर का सुपरचार्जिंग दर आसवन कॉलम की निष्कर्षण दर को बढ़ाने की कुंजी है।

3. नियमित पैकिंग में एक छोटी तरल धारण क्षमता होती है

संरचित पैक किए गए कॉलम का आयतन आमतौर पर कॉलम आयतन का केवल 1% से 6% होता है, जबकि छलनी कॉलम की धारण क्षमता कॉलम आयतन का 8% से 10% होती है। छोटी तरल धारण क्षमता का मतलब है कि तरल थोड़े समय के लिए टॉवर में रहता है और ऑपरेटिंग दबाव ड्रॉप छोटा होता है, जो चर कार्यशील स्थिति के संचालन के लिए फायदेमंद है। संरचित पैकिंग टॉवर को 40% से 120% की सीमा में डिजाइन किया जा सकता है। शांगगांग नंबर 5 प्लांट के 12000m3/h वायु पृथक्करण संयंत्र के ऊपरी टॉवर का ऑक्सीजन उत्पादन 9000~14000mm3/h की सीमा के भीतर समायोजित किया जा सकता है, और ऑपरेटिंग लोड रेंज केवल 75%~117% है।

4. नियमित पैकिंग गैप बड़ा है

संरचित पैकिंग में 95% से अधिक का शून्य अनुपात होता है। छलनी ट्रे टॉवर में, छिद्र प्लेट क्षेत्र टॉवर अनुभाग का 80% होता है, और उद्घाटन अनुपात 8% से 12% होता है, जो भराव परत के शून्य अनुपात से बहुत कम हैं। समान भार के लिए, पैक किए गए टॉवर का टॉवर छलनी टॉवर से छोटा होता है; सामान्य तौर पर, क्रॉस-सेक्शनल क्षेत्र छलनी टॉवर का केवल 70% होता है, जो बड़े पैमाने पर वायु पृथक्करण उपकरण के लिए फायदेमंद है।

5. डिवाइस स्टार्टअप समय बहुत कम हो जाता है

वायु पृथक्करण उपकरण की शुरुआत की प्रक्रिया कोई उत्पाद आउटपुट ऑपरेशन नहीं है, इसलिए शुरुआत के समय को छोटा करना वायु पृथक्करण उपकरण की ऊर्जा बचाने और खपत को कम करने के तरीकों में से एक है। वायु पृथक्करण उपकरण का शुरुआती समय विस्तार मशीन को ऑक्सीजन आउटपुट तक शुरू करने के लिए आवश्यक समय को संदर्भित करता है। पैकिंग के पूरा होने के बाद, सामान्य सुधार के दौरान आयोजित तरल की मात्रा बहुत कम हो जाती है, और वायु पृथक्करण संयंत्र का शुरुआती समय बहुत कम हो जाता है। ऊपरी टॉवर में पारंपरिक पैकिंग का उपयोग करने के बाद, सामान्य सुधार के दौरान आयोजित तरल की मात्रा बहुत बढ़ जाती है। वंश के बाद, वायु पृथक्करण संयंत्र का शुरुआती समय बहुत कम हो जाता है, और सामान्य शुरुआती समय में केवल 26 से 30 घंटे लगते हैं।

6. आर्गन अंश में ऑक्सीजन की मात्रा लगभग 90% है।

क्रायोजेनिक सुधार द्वारा सीधे 1~2×10-4% तक कम करने के लिए, सुधार कॉलम की सैद्धांतिक प्लेट संख्या को लगभग 180 टुकड़ों की आवश्यकता होती है, छलनी प्लेट प्लेट को लगभग 300 टुकड़ों की आवश्यकता होती है, और प्रतिरोध लगभग 100 kPa तक होता है। जाहिर है, कच्चा आर्गन यह टॉवर के बाहर निर्वहन करना असंभव है, और संरचित पैकिंग की ऊंचाई लगभग 45 मीटर है। प्रतिरोध केवल 14 से 16 kPa है, इसलिए पूर्ण सुधार आर्गन प्रक्रिया की प्राप्ति संभव है।
