मॉड्यूलर स्टील वॉकवे ग्रेटिंग त्वरित स्थापना संक्षारण प्रतिरोधी लोड रेटेड

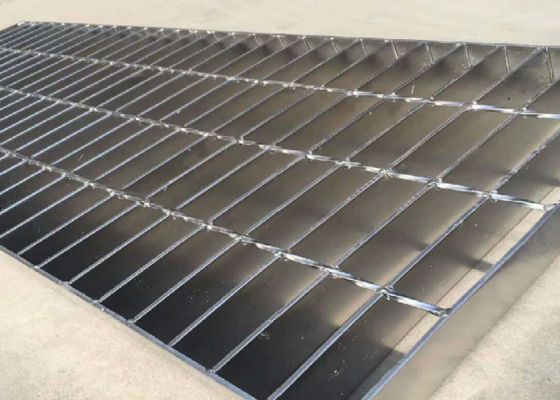

मॉड्यूलर स्टील वॉकवे ग्रेटिंग एक पूर्वनिर्मित सुरक्षा फर्श प्रणाली है जिसे साइट पर त्वरित स्थापना, अनुमानित लोड प्रदर्शन और दीर्घकालिक स्थायित्व के लिए इंजीनियर किया गया है। इंटरलॉकिंग पैनल या बोल्ट-ऑन सेक्शन के रूप में डिज़ाइन किया गया, यह विश्वसनीय पर्ची प्रतिरोध, जल निकासी और वेंटिलेशन प्रदान करते हुए स्थापना श्रम और डाउनटाइम को कम करता है। औद्योगिक संयंत्रों, सार्वजनिक बुनियादी ढांचे और रेट्रोफिट परियोजनाओं के लिए उपयुक्त, यह ग्रेटिंग ताकत को सेवाक्षमता के साथ संतुलित करता है।
तकनीकी विनिर्देश
| आइटम |
विशिष्ट विकल्प |
| सामग्री |
कार्बन स्टील, गैल्वेनाइज्ड स्टील, स्टेनलेस स्टील 304/316, डुप्लेक्स |
| बेयरिंग बार प्रोफाइल |
फ्लैट बार 25×5 मिमी से 60×8 मिमी, सेरेटेड बार, आई-बार |
| क्रॉस बार / वेल्ड प्रकार |
वेल्डेड / प्रेस-लॉक / रिवेटेड |
| पैनल का आकार |
500×1000 मिमी, 1000×2000 मिमी, 1000×3000 मिमी, कस्टम |
| बेयरिंग पिच |
25 मिमी, 30 मिमी, 40 मिमी (अनुरोध पर अन्य) |
| क्रॉस पिच |
50 मिमी, 100 मिमी |
| सतह खत्म |
हॉट-डिप गैल्वेनाइज, जिंक प्लेटिंग, एपॉक्सी पेंट, पाउडर कोट |
| लोड रेटिंग |
केवल पैदल यात्री / पैदल यात्री + हल्का उपकरण / फोर्कलिफ्ट रेटेड |
| एज डिटेल |
हेम्ड एज / प्रबलित फ्रेम / फ्लैट फ्लैंज |
| मानक मोटाई |
बेयरिंग बार की मोटाई 4-8 मिमी |
मुख्य डिजाइन हाइलाइट्स
- मॉड्यूलर पैनल: इंटरलॉकिंग डिज़ाइन या क्लैंप किट रखरखाव के लिए त्वरित लिफ्ट-इन स्थापना और हटाने की अनुमति देते हैं।
- पूर्व-इंजीनियर लोड रेटिंग: पैनल निर्दिष्ट kN/m² लोड को पूरा करने के लिए आकार और बार-प्रोफाइल से मेल खाते हैं--स्पष्ट डेटा इंजीनियरिंग अनुमोदन को सरल बनाता है।
- संक्षारण संरक्षण: हॉट-डिप गैल्वेनाइजिंग या एपॉक्सी सिस्टम बाहरी या संक्षारक वातावरण में काम करने के जीवन का विस्तार करते हैं।
- एंटी-स्लिप विकल्प: तेल या गीले क्षेत्रों के लिए सेरेटेड बार, उभरे हुए डिंपल पैटर्न, या ग्रिट लागू फिनिश उपलब्ध हैं।
- सेवाक्षमता: व्यक्तिगत पैनल आसन्न वर्गों को काटे बिना बदले जा सकते हैं, जिससे मरम्मत लागत कम होती है।
लाभ
- स्थापना की गति -- मॉड्यूलर दृष्टिकोण साइट पर वेल्डिंग और मचान समय को कम करता है।
- अनुमानित प्रदर्शन -- इंजीनियर सहिष्णुता और लोड टेबल डिजाइन जोखिम को कम करते हैं।
- कम जीवनचक्र लागत -- टिकाऊ फिनिश और आसान प्रतिस्थापन स्वामित्व की कुल लागत को कम करते हैं।
- सुरक्षा पहले -- ट्रिप के खतरों में कमी, परिभाषित पर्ची प्रतिरोध और स्पष्ट जल निकासी पथ।
- डिजाइन लचीलापन -- हैंडरेलों, टो प्लेटों और एक्सेस हैच के साथ एकीकृत किया जा सकता है।
अनुप्रयोग

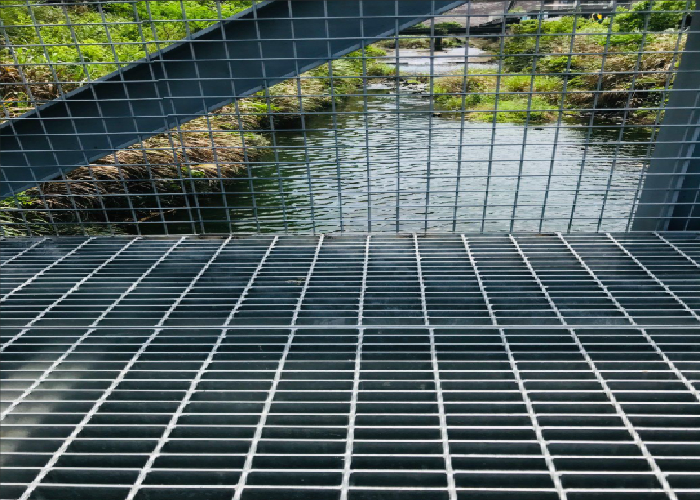

प्लांट वॉकवे और प्लेटफॉर्म, मेजेनाइन फर्श, एक्सेस कैटवॉक, रूफटॉप सर्विस वॉकवे, शिप डेक, तेल और गैस सुविधाएं, जल उपचार संयंत्र, पार्किंग संरचना वॉकवे और पैदल यात्री पुल।
विनिर्माण प्रक्रिया
- कच्चे माल का चयन और सीधा करना।
- सहिष्णुता के लिए बेयरिंग बार और क्रॉस बार की सटीक कटिंग।
- समान पैनल चपटेपन को सुनिश्चित करने के लिए नियंत्रित जिग के तहत वेल्डिंग/प्रेस-लॉकिंग/रिवेटिंग।
- टॉर्सनल कठोरता के लिए एज फोल्डिंग या फ्रेम वेल्डिंग।
- सतह उपचार (गैल्वेनाइज/पेंट) और बैच प्रति लोड परीक्षण।
- पार्ट नंबर, सामग्री और लोड रेटिंग के साथ पहचान टैगिंग।
स्थापना मार्गदर्शन
- फ्लश फिनिश्ड सतह के लिए आपूर्ति किए गए क्लैंप किट या काउंटरसंक बोल्ट का उपयोग करें।
- थर्मल मूवमेंट के लिए निर्दिष्ट गैप बनाए रखें (आमतौर पर 3-5 मिमी)।
- लोड रेटिंग टेबल के अनुसार उचित समर्थन रिक्ति प्रदान करें।
- भारी शुल्क या वाहन क्षेत्रों के लिए प्रबलित किनारों और निरंतर समर्थन बीम का उपयोग करें।
रखरखाव और प्रतिस्थापन
कोटिंग क्षति और मलबे की सफाई के लिए नियमित निरीक्षण प्रदर्शन को अनुकूल रखता है। क्षतिग्रस्त पैनलों को साधारण लिफ्टिंग लग्स या क्लैंप का उपयोग करके उठाया और बदला जा सकता है। उच्च पहनने वाले क्षेत्रों में टच अप कोटिंग की सिफारिश की जाती है।
पैकेजिंग और लीड टाइम
पैनल लकड़ी के विभाजकों के साथ ढेर किए जाते हैं, सुरक्षात्मक फिल्म में लपेटे जाते हैं और पैलेट या स्टील स्किड पर सुरक्षित किए जाते हैं। सामग्री और मात्रा के आधार पर विशिष्ट लीड टाइम 10-25 कार्य दिवस। निर्यात क्रेटिंग और लेबलिंग उपलब्ध है।
प्रमाणन और प्रलेखन
मिल टेस्ट रिपोर्ट (MTR), सामग्री प्रमाण पत्र, और लोड टेस्ट रिपोर्ट अनुरोध पर प्रदान किए जाते हैं। स्थानीय भवन कोड और OSHA/EN मानकों के अनुपालन को इंजीनियर प्रलेखन के माध्यम से समर्थित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या मैं घुमावदार वॉकवे के लिए कस्टम पैनल आकार प्राप्त कर सकता हूँ?
ए: हाँ, हम घुमावदार रूटिंग के लिए आकार के पैनल और खंडित चाप की आपूर्ति कर सकते हैं।
प्र: क्या आप स्थापना सहायक उपकरण प्रदान करते हैं?
ए: हाँ क्लैंप किट, एंकर बोल्ट और हैंडरेल ब्रैकेट की आपूर्ति की जा सकती है।
प्र: तटीय स्थलों के लिए क्या खत्म होता है?
ए: हॉट-डिप गैल्वेनाइज प्लस एपॉक्सी टॉपकोट या स्टेनलेस स्टील 316 की सिफारिश की जाती है।
