उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | SS304,304L, 410,316,316L | नाम: | स्टेनलेस स्टील संरचित पैकिंग |
|---|---|---|---|
| आवेदन: | ठीक रसायन/स्वाद कारखाना/आइसोमर पृथक्करण | पैकेज: | कार्बन बॉक्स या लकड़ी का बक्सा |
| प्रमाणन: | ISO 9001 | टाइप नं।: | 250AX,500BX,700CY |
| कीवर्ड: | धातु के तार धुंध संरचित पैकिंग | निर्यात बाजार: | अमेरिका, यूरोप, आइसा |
| MOQ: | 1 सीबीएम | ||
| प्रमुखता देना: | 500bx डिस्टिलेशन कॉलम पैकिंग,स्टेनलेस स्टील 304 डिस्टिलेशन कॉलम पैकिंग,500bx डिस्टिलेशन कॉलम में पैकिंग |
||

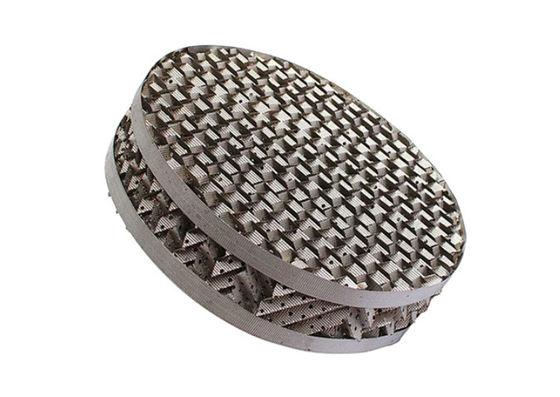

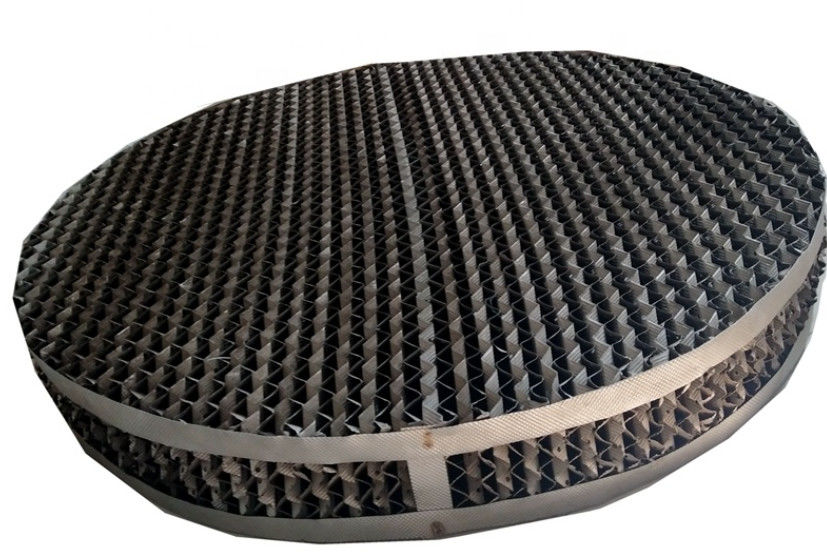

आसवन कॉलम 500BX . के लिए स्टेनलेस स्टील 304 धातु नालीदार पैकिंग
धातु छिद्रित नालीदार पैकिंग विवरण:
धातु संरचित पैकिंग एक प्रकार की पैकिंग है जिसे टॉवर में एक समान ज्यामिति के अनुसार व्यवस्थित और स्टैक किया जाता है।पूरे टॉवर खंड की ज्यामिति नियमित, सममित और समान है, और गैस-तरल प्रवाह पथ निर्दिष्ट है, जो चैनल प्रवाह और दीवार प्रवाह की घटना को कम करता है, और दबाव ड्रॉप बहुत छोटा हो सकता है।एक ही ऊर्जा लागत और दबाव ड्रॉप के तहत, यह यादृच्छिक पैकिंग की तुलना में अधिक विशिष्ट सतह क्षेत्र प्रदान कर सकता है, और एक ही मात्रा में उच्च द्रव्यमान हस्तांतरण और गर्मी हस्तांतरण दक्षता प्राप्त कर सकता है।साथ ही, इसकी संरचना की एकरूपता, नियमितता और समरूपता के कारण, जब इसका विशिष्ट सतह क्षेत्र यादृच्छिक पैकिंग के रूप में होता है, तो इसका शून्य अनुपात और प्रवाह बड़ा होता है, और इसकी व्यापक प्रसंस्करण क्षमता ट्रे टावर और यादृच्छिक से काफी बड़ी होती है पैकिंग टॉवर।टॉवर इंटर्नल (जैसे गैस-तरल वितरक) के सावधानीपूर्वक डिजाइन, निर्माण, स्थापना और संचालन के बाद, औद्योगिक प्रवर्धन प्रभाव स्पष्ट नहीं है।हाल के दशकों में, ठीक रासायनिक उद्योग, इत्र उद्योग, तेल शोधन, उर्वरक, पेट्रोकेमिकल उद्योग और अन्य क्षेत्रों में कई टावरों में संरचित पैकिंग का व्यापक रूप से उपयोग किया गया है।हमारी कंपनी मुख्य रूप से दो प्रकार की धातु संरचित पैकिंग, नालीदार छिद्र प्लेट संरचित पैकिंग और तार जाल संरचित पैकिंग का उत्पादन और आपूर्ति करती है।
धातु छिद्रित नालीदार पैकिंगविस्तार परिचय
| प्रोडक्ट का नाम: | धातु छिद्र नालीदार पैकिंग | ब्रांड का नाम: | तियानमा |
| आकार: | 450Y,650Y | उत्पत्ति का स्थान: | पिंगज़िआंग, जियांग्शी, चीन (मुख्यभूमि) |
| आयाम: | एच / मिमी: 4.5 -6.5 मिमी; टी / मिमी: 0.1 मिमी | सामग्री: | एसएस 304, एसएस 316,एसएस 316 एल, 210,410 |
| थोक घनत्व: | 110-165 किग्रा / एम 3 | उपयोग: | अवशोषण / स्क्रबिंग / स्ट्रिपिंग / टॉवर पैकिंग |
| सतह क्षेत्र: | 454-651m2/m3 | प्रमाणपत्र: | GB/T19001-2016 ISO9001-2015 |
| दबाव में गिरावट: | 1.52*10-4 एमपीए/एम | पैकिंग: | जंबो बैग / कार्टन बॉक्स / लकड़ी के फूस; |
| तरल भार: | 0.2-.00M3/M2.H | वारंटी: | आजीवन परामर्श प्रदान करें |
| शुद्धता: | 0.9999 | नमूना: | नि: शुल्क नमूना |
| मानक: | एचजी/टी 4374-2012 | मिनी ऑर्डर: | 2 घन मीटर |
| शून्य अंश: | >97.6% | सेवा: | OEM विनिर्माण |
| दिखावट: | रेक्टिफाइंग कॉलम | वितरण की शर्तें: | EXW, एफओबी, सीएफआर, सीआईएफ |
धातु छिद्रित नालीदार पैकिंगमापदंडों
|
मद
|
भूतल क्षेत्र2/m³
|
फ्री वॉल्यूम
% |
पी
पा / एम |
थियो।प्लेट
पीसी/प्लेट |
एफ कारक
एम / एस (किलो / एम³) 0.5 |
|
एसबी-125वाई
|
125
|
98
|
2x10-4
|
1-1.2
|
3
|
|
एसबी-250Y
|
२५०
|
९७
|
2x10-4
|
2-2.5
|
2.6
|
|
एसबी-350Y
|
350
|
94
|
2x10-4
|
3.5-4
|
2
|
|
एसबी-500Y
|
500
|
९२
|
3x10-4
|
4-4.5
|
१.८
|
|
एसबी-125X
|
125
|
98
|
1.4x10-4
|
0.8-0.9
|
3.5
|
|
एसबी-250X
|
२५०
|
९७
|
1.8x10-4
|
1.6-2
|
3.5
|
|
एसबी-350X
|
350
|
94
|
1.3x10-4
|
2.3-2.8
|
२.२
|
|
एसबी-500X
|
500
|
९२
|
1.8x10-4
|
2.8-3.2
|
2
|
धातु छिद्रित नालीदार पैकिंगविशेषता
1. संरचित पैकिंग का दबाव ड्रॉप महत्वपूर्ण है
चूंकि संरचित पैकिंग में गैस-तरल दो-चरण झिल्ली संपर्क चलनी ट्रे में दो चरणों के बुलबुले संपर्क से अलग है, इसलिए पैक किए गए टावर का दबाव ड्रॉप चलनी ट्रे का केवल 1/4 से 1/6 है।उदाहरण के लिए, संरचित पैकिंग पर टॉवर का ऑपरेटिंग प्रतिरोध 3.5-4.2 kPa है, नीचे का ऑपरेटिंग दबाव केवल 35-45 kPa है, निचला टॉवर अभी भी चलनी ट्रे टॉवर का उपयोग कर रहा है, और ऑपरेटिंग प्रतिरोध नहीं है बदल गया है, इसलिए निचले टावर का ऑपरेटिंग दबाव 0.05 ~ 0.06 एमपीए, आम तौर पर 0.44 से 0.48 एमपीए तक कम हो जाता है, ताकि हवा कंप्रेसर की शाफ्ट शक्ति 5% से 7% तक कम हो सके।
2. संरचित पैकिंग पृथक्करण की उच्च दक्षता
ऊपरी स्तंभ का परिचालन दबाव जितना कम होगा, ऑक्सीजन, नाइट्रोजन और आर्गन का पृथक्करण उतना ही अधिक होगा, विशेष रूप से ऑक्सीजन और आर्गन का पृथक्करण।आम तौर पर, ऑक्सीजन की निकासी दर 1% से 3% तक बढ़ाई जा सकती है, और आर्गन की निकासी दर 5% तक बढ़ाई जा सकती है।10%, अभ्यास ने साबित कर दिया है कि वायु पृथक्करण उपकरण की ऑक्सीजन निष्कर्षण दर 99% से अधिक तक पहुंच गई है, और आर्गन की निकासी दर 80% से अधिक तक पहुंच गई है।
आसवन स्तंभ की निकासी दर काफी हद तक ऊपरी स्तंभ में प्रवेश करने वाली विस्तार हवा की मात्रा पर निर्भर करती है, विशेष रूप से आर्गन की निकासी दर के लिए, इसलिए टर्बोएक्सपैंडर की आइसेंट्रोपिक दक्षता और सुपरचार्जर की सुपरचार्जिंग में लगातार सुधार होता है।अनुपात आसवन स्तंभ की निष्कर्षण दर को बढ़ाने की कुंजी है।
3. नियमित पैकिंग में एक छोटी तरल धारण क्षमता होती है
संरचित पैक्ड कॉलम की मात्रा आम तौर पर कॉलम वॉल्यूम का केवल 1% से 6% होती है, जबकि चलनी कॉलम की होल्डिंग क्षमता कॉलम वॉल्यूम का 8% से 10% होती है।छोटी तरल धारण क्षमता का मतलब है कि तरल थोड़े समय के लिए टॉवर में रहता है और ऑपरेटिंग दबाव ड्रॉप छोटा होता है, जो परिवर्तनशील काम करने की स्थिति के संचालन के लिए फायदेमंद होता है।संरचित पैकिंग टॉवर को 40% से 120% की सीमा में डिज़ाइन किया जा सकता है।शांगगैंग नंबर 5 प्लांट के 12000m3 / h एयर सेपरेशन प्लांट के ऊपरी टॉवर का ऑक्सीजन उत्पादन 9000 ~ 14000mm3 / h की सीमा के भीतर समायोजित किया जा सकता है, और ऑपरेटिंग लोड रेंज केवल 75% ~ 117% है।
4. नियमित पैकिंग अंतर बड़ा है
संरचित पैकिंग का शून्य अनुपात 95% से अधिक है।चलनी ट्रे टावर में, छिद्र प्लेट क्षेत्र में टावर खंड का ८०% हिस्सा होता है, और उद्घाटन अनुपात ८% से १२% है, जो भराव परत के शून्य अनुपात से बहुत कम है।समान भार के लिए पैक्ड टावर का टावर चलनी टावर से छोटा होता है;सामान्य तौर पर, क्रॉस-अनुभागीय क्षेत्र चलनी टावर का केवल 70% है, जो बड़े पैमाने पर वायु पृथक्करण उपकरण के लिए फायदेमंद है।
5. डिवाइस स्टार्टअप समय बहुत छोटा है
वायु पृथक्करण उपकरण की प्रारंभिक प्रक्रिया कोई उत्पाद आउटपुट ऑपरेशन नहीं है, इसलिए शुरुआती समय को छोटा करना ऊर्जा बचाने और वायु पृथक्करण उपकरण की खपत को कम करने के तरीकों में से एक है।वायु पृथक्करण उपकरण का प्रारंभिक समय ऑक्सीजन उत्पादन के लिए विस्तार मशीन को शुरू करने के लिए आवश्यक समय को संदर्भित करता है।पैकिंग के पूरा होने के बाद, सामान्य सुधार के दौरान रखे गए तरल की मात्रा बहुत कम हो जाती है, और एयर सेपरेशन प्लांट का स्टार्ट-अप समय बहुत कम हो जाता है।ऊपरी टॉवर में पारंपरिक पैकिंग का उपयोग करने के बाद, सामान्य सुधार के दौरान रखे गए तरल की मात्रा बहुत बढ़ जाती है।वंश के बाद, एयर सेपरेशन प्लांट का स्टार्ट-अप समय बहुत कम हो जाता है, और सामान्य स्टार्ट-अप समय में केवल 26 से 30 घंटे लगते हैं।
6. आर्गन अंश में ऑक्सीजन की मात्रा लगभग 90% है।
क्रायोजेनिक रेक्टिफिकेशन द्वारा सीधे 1 ~ 2 × 10-4% तक कम करने के लिए, रेक्टिफिकेशन कॉलम की सैद्धांतिक प्लेट संख्या को लगभग 180 टुकड़ों की आवश्यकता होती है, चलनी प्लेट प्लेट को लगभग 300 टुकड़ों की आवश्यकता होती है, और प्रतिरोध लगभग 100 kPa तक होता है।जाहिर है, कच्चे आर्गन टावर के बाहर निर्वहन करना असंभव है, और संरचित पैकिंग की ऊंचाई लगभग 45 मीटर है।प्रतिरोध केवल 14 से 16 kPa है, इसलिए पूर्ण सुधार आर्गन प्रक्रिया की प्राप्ति संभव है।
धातु छिद्रित नालीदार पैकिंगआवेदन
1. वायुमंडलीय सुधार और वैक्यूम सुधार, धातु के तार धुंध पैकिंग के समान अनुप्रयोग क्षेत्र और विशेष तकनीक जैसे टाइटेनियम या एल्यूमीनियम धुंध पैकिंग की आवश्यकता होती है।
2. यादृच्छिक पैकिंग के लिए प्रतिस्थापन और उपयुक्त परिस्थितियों में कुछ ट्रे टावरों को नया रूप देना।
3. गर्मी पंप के साथ कम प्रतिरोध और आसवन की आवश्यकता अवशोषण।
प्रोडक्शन शो
कंपनी प्रोफाइल
1. क्या आपकी कंपनी निर्माता या ट्रेडिंग कंपनी है?
हम Anping काउंटी, चीन में स्थित एक निर्माता हैं।
2. क्या आपके पास आयात-निर्यात का अधिकार है?
हाँ हम करते हैं।हमारे कारखाने को एक आयात-निर्यात उद्यम के रूप में प्रमाणित किया गया है।
3. आपका भुगतान का तरीका क्या है?
अग्रिम में 30% और टी / टी, वेस्टर्न यूनियन, एल / सी या बातचीत द्वारा डिलीवरी से पहले 70%।
4. आपकी पैकिंग के बारे में कैसे?
हम आम तौर पर अंदर प्लास्टिक सामग्री में पैक करते हैं और फिर बाहर लकड़ी के बक्से में पैक करते हैं।
5. आपकी डिलीवरी कब तक है?
आमतौर पर 10-20 दिनों के आदेश की पुष्टि के बाद, मात्रा के अनुसार आदेश दिया।
6. क्या यह नमूना उपलब्ध है?
हाँ, हमारी कंपनी में नमूने के छोटे टुकड़े उपलब्ध हैं।
