उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आकार: | दीया: 125Y / 250Y / 350Y / 450Y | सामग्री: | 304, 316, 316L, एलुमिना, तांबा कांस्य |
|---|---|---|---|
| पैकेज: | जंबो बैग, दफ़्ती बॉक्स, या इच्छित | आवेदन: | अवशोषण, स्क्रबिंग, स्ट्रिपिंग |
| आपूर्ति की योग्यता:: | प्रति वर्ष 10000 घन मीटर / घन मीटर | समय - सीमा: | एक 20 फीट कंटेनर के लिए 3 दिन |
| फ़ीचर: | कम दबाव ड्रॉप / उच्च क्षमता। | प्रमाणन: | ISO9001:2015 |
| प्रमुखता देना: | डिस्टिलेशन कॉलम में 125Y स्ट्रक्चर्ड पैकिंग,स्ट्रक्चर पैकिंग कॉलम 125Y,SS 304 डिस्टिलेशन कॉलम में स्ट्रक्चर्ड पैकिंग |
||

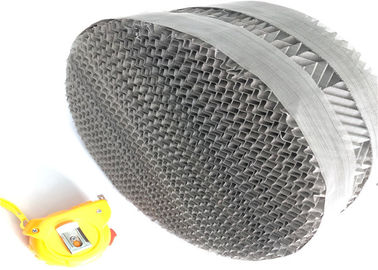

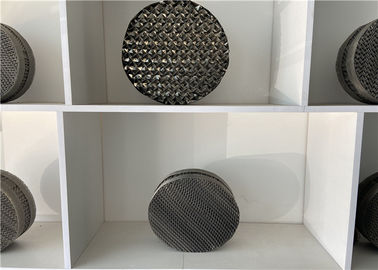

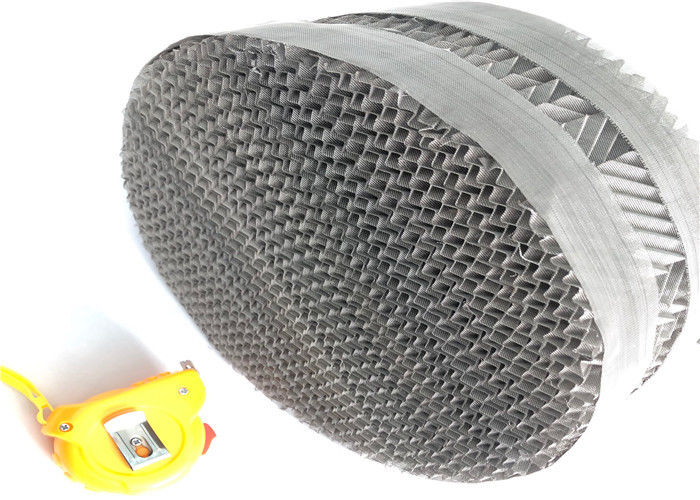

एसएस 304 वायर गौज गैस तरल के वितरण के लिए संरचित टॉवर पैकिंग 125Y
धातु संरचित पैकिंग परिचय
संरचित पैकिंग में बुना हुआ संरचित पैकिंग, तार गेज संरचित पैकिंग, धातु छिद्रित प्लेट नालीदार पैकिंग शामिल है।
बुना हुआ संरचित पैकिंग महीन तार के कई स्ट्रैंड से बनाया जाता है जो एक ट्यूबलर पैटर्न में एक साथ बुना हुआ होता है और फिर चोटी और घाटियों की त्रि-आयामी संरचना प्रदान करने के लिए समेटा और कुंडलित या स्तरित होता है।मल्टी-स्ट्रैंड फाइन वायर एक उच्च सतह क्षेत्र प्रदान करता है।यह संरचित पैकिंग उन अनुप्रयोगों के लिए उपयुक्त है जो कम दबाव ड्रॉप के साथ उच्च पृथक्करण दक्षता की मांग करते हैं, जैसे उच्च शुद्धता उत्पाद आसवन और विलायक और उपोत्पाद वसूली।
वायर गेज संरचित पैकिंग विशेष रूप से बुने हुए तार धुंध से निर्मित होती है जिसे चिकनी प्लेटों में दबाया जाता है, समान रूप से छिद्रित, नालीदार और वैकल्पिक दिशाओं में गलियारों के साथ खड़ी होती है।यह निर्माण अंतरंग गैस/तरल संपर्क को बढ़ावा देता है।उच्च पृथक्करण दक्षता के साथ बुना संरचित पैकिंग, फार्मास्यूटिकल्स और ठीक रसायनों में प्रयोग किया जाता है।
धातु छिद्रित प्लेट नालीदार पैकिंग सतह पर चैनल नालीदार के साथ छिद्रित प्लेट से बनाई गई है।यह नालीदार धातु की ऊर्ध्वाधर चादरों से बनता है, जो आसन्न चादरों में उलटे हुए गलियारे के कोण के साथ झुका हुआ प्रवाह चैनल के साथ एक खुली संरचना बनाने के लिए होता है।पैकिंग में उच्च क्षमता, कम प्रतिरोध, उच्च द्रव्यमान-स्थानांतरण दक्षता और दूषण के लिए मजबूत प्रतिरोध जैसे फायदे हैं।यह व्यापक रूप से इकाई संचालन जैसे सुधार, अवशोषण और निष्कर्षण में उपयोग किया जाता है।
| आदर्श | तार धुंध संरचित पैकिंग | |||||||
| सामग्री | एसएस 304, 304 एल, 410, 316, 316 एल, आदि। | |||||||
| आदर्श | विशिष्ट सतह | थोक घनत्व | शून्य अनुपात | ओबल. | पी | थियो।प्लेट | एचईटीपी/मिमी | एफ कारक एम / एस (किलो / एम 3) 0.5 |
| (एम2/एम3) | (किलो / एम 3) | (%) | कोण | (पा/प्लेट) | (टुकड़ा/एम) | |||
| २५०एएक्स | २५० | 125 | 95 | 30 | 100-400 | २.५~३ | 100 | 2.5-3.5 |
| 500बीएक्स | 500 | २५० | 90 | 30 | 400 | 4~5 | 200 | 2.0-2.4 |
| 700CY | 700 | 350 | 85 | 45 | 600-700 | 8~10 | 333-400 | 1.5-2.0 |
| ठेठ आवेदन | अवशोषण, स्क्रबिंग और स्ट्रिपिंग सेवाएं | |||||||
| पैकेज: | कार्टन का डिब्बा;लकड़ी का बक्सा | |||||||
| वारंटी: | ए) राष्ट्रीय मानक एचजी / टी 4374-2012 द्वारा;एचजी/टी 21556.1-1995 | |||||||
| बी) हुई समस्याओं पर आजीवन परामर्श प्रदान करें | ||||||||
250 (एएक्स) उच्च उत्पादक क्षमता और कम सैद्धांतिक प्लेट संख्या के लिए सटीक सुधार।
थर्मो सेंसिटिव सिस्टम और हार्ड सेपरेशन सिस्टम के लिए 500 (बीएक्स) वैक्यूम रेक्टिफिकेशन, विशेष रूप से 7KPa से कम दबाव के साथ रेक्टिफिकेशन के लिए उपयुक्त।
700 (CY) समस्थानिक यौगिक और समस्थानिक यौगिक का पृथक्करण
धातु संरचित पैकिंगलाभ
1. संरचित पैकिंग का दबाव ड्रॉप महत्वपूर्ण है
चूंकि संरचित पैकिंग में गैस-तरल दो-चरण झिल्ली संपर्क चलनी ट्रे में दो चरणों के बुलबुले संपर्क से अलग है, इसलिए पैक किए गए टावर का दबाव ड्रॉप चलनी ट्रे का केवल 1/4 से 1/6 है।उदाहरण के लिए, संरचित पैकिंग पर टॉवर का ऑपरेटिंग प्रतिरोध 3.5-4.2 kPa है, नीचे का ऑपरेटिंग दबाव केवल 35-45 kPa है, निचला टॉवर अभी भी चलनी ट्रे टॉवर का उपयोग कर रहा है, और ऑपरेटिंग प्रतिरोध नहीं है बदल गया है, इसलिए निचले टावर का ऑपरेटिंग दबाव 0.05 ~ 0.06 एमपीए, आम तौर पर 0.44 से 0.48 एमपीए तक कम हो जाता है, ताकि हवा कंप्रेसर की शाफ्ट शक्ति 5% से 7% तक कम हो सके।
2. संरचित पैकिंग पृथक्करण की उच्च दक्षता
ऊपरी स्तंभ का परिचालन दबाव जितना कम होगा, ऑक्सीजन, नाइट्रोजन और आर्गन का पृथक्करण उतना ही अधिक होगा, विशेष रूप से ऑक्सीजन और आर्गन का पृथक्करण।आम तौर पर, ऑक्सीजन की निकासी दर 1% से 3% तक बढ़ाई जा सकती है, और आर्गन की निकासी दर 5% तक बढ़ाई जा सकती है।10%, अभ्यास ने साबित कर दिया है कि वायु पृथक्करण उपकरण की ऑक्सीजन निष्कर्षण दर 99% से अधिक तक पहुंच गई है, और आर्गन की निकासी दर 80% से अधिक तक पहुंच गई है।
आसवन स्तंभ की निकासी दर काफी हद तक ऊपरी स्तंभ में प्रवेश करने वाली विस्तार हवा की मात्रा पर निर्भर करती है, विशेष रूप से आर्गन की निकासी दर के लिए, इसलिए टर्बोएक्सपैंडर की आइसेंट्रोपिक दक्षता और सुपरचार्जर की सुपरचार्जिंग में लगातार सुधार होता है।अनुपात आसवन स्तंभ की निष्कर्षण दर को बढ़ाने की कुंजी है।
3. नियमित पैकिंग में एक छोटी तरल धारण क्षमता होती है
संरचित पैक्ड कॉलम की मात्रा आम तौर पर कॉलम वॉल्यूम का केवल 1% से 6% होती है, जबकि चलनी कॉलम की होल्डिंग क्षमता कॉलम वॉल्यूम का 8% से 10% होती है।छोटी तरल धारण क्षमता का मतलब है कि तरल थोड़े समय के लिए टॉवर में रहता है और ऑपरेटिंग दबाव ड्रॉप छोटा होता है, जो परिवर्तनशील काम करने की स्थिति के संचालन के लिए फायदेमंद होता है।संरचित पैकिंग टॉवर को 40% से 120% की सीमा में डिज़ाइन किया जा सकता है।शांगगैंग नंबर 5 प्लांट के 12000m3 / h एयर सेपरेशन प्लांट के ऊपरी टॉवर का ऑक्सीजन उत्पादन 9000 ~ 14000mm3 / h की सीमा के भीतर समायोजित किया जा सकता है, और ऑपरेटिंग लोड रेंज केवल 75% ~ 117% है।
4. नियमित पैकिंग अंतर बड़ा है
संरचित पैकिंग का शून्य अनुपात 95% से अधिक है।चलनी ट्रे टावर में, छिद्र प्लेट क्षेत्र में टावर खंड का ८०% हिस्सा होता है, और उद्घाटन अनुपात ८% से १२% है, जो भराव परत के शून्य अनुपात से बहुत कम है।समान भार के लिए पैक्ड टावर का टावर चलनी टावर से छोटा होता है;सामान्य तौर पर, क्रॉस-अनुभागीय क्षेत्र चलनी टावर का केवल 70% है, जो बड़े पैमाने पर वायु पृथक्करण उपकरण के लिए फायदेमंद है।
5. डिवाइस स्टार्टअप समय बहुत छोटा है
वायु पृथक्करण उपकरण की प्रारंभिक प्रक्रिया कोई उत्पाद आउटपुट ऑपरेशन नहीं है, इसलिए शुरुआती समय को छोटा करना ऊर्जा बचाने और वायु पृथक्करण उपकरण की खपत को कम करने के तरीकों में से एक है।वायु पृथक्करण उपकरण का प्रारंभिक समय ऑक्सीजन उत्पादन के लिए विस्तार मशीन को शुरू करने के लिए आवश्यक समय को संदर्भित करता है।पैकिंग के पूरा होने के बाद, सामान्य सुधार के दौरान रखे गए तरल की मात्रा बहुत कम हो जाती है, और एयर सेपरेशन प्लांट का स्टार्ट-अप समय बहुत कम हो जाता है।ऊपरी टॉवर में पारंपरिक पैकिंग का उपयोग करने के बाद, सामान्य सुधार के दौरान रखे गए तरल की मात्रा बहुत बढ़ जाती है।वंश के बाद, एयर सेपरेशन प्लांट का स्टार्ट-अप समय बहुत कम हो जाता है, और सामान्य स्टार्ट-अप समय में केवल 26 से 30 घंटे लगते हैं।
6. आर्गन अंश में ऑक्सीजन की मात्रा लगभग 90% है।
क्रायोजेनिक रेक्टिफिकेशन द्वारा सीधे 1 ~ 2 × 10-4% तक कम करने के लिए, रेक्टिफिकेशन कॉलम की सैद्धांतिक प्लेट संख्या को लगभग 180 टुकड़ों की आवश्यकता होती है, चलनी प्लेट प्लेट को लगभग 300 टुकड़ों की आवश्यकता होती है, और प्रतिरोध लगभग 100 kPa तक होता है।जाहिर है, कच्चे आर्गन टावर के बाहर निर्वहन करना असंभव है, और संरचित पैकिंग की ऊंचाई लगभग 45 मीटर है।प्रतिरोध केवल 14 से 16 kPa है, इसलिए पूर्ण सुधार आर्गन प्रक्रिया की प्राप्ति संभव है।
धातु संरचित पैकिंग आवेदन
